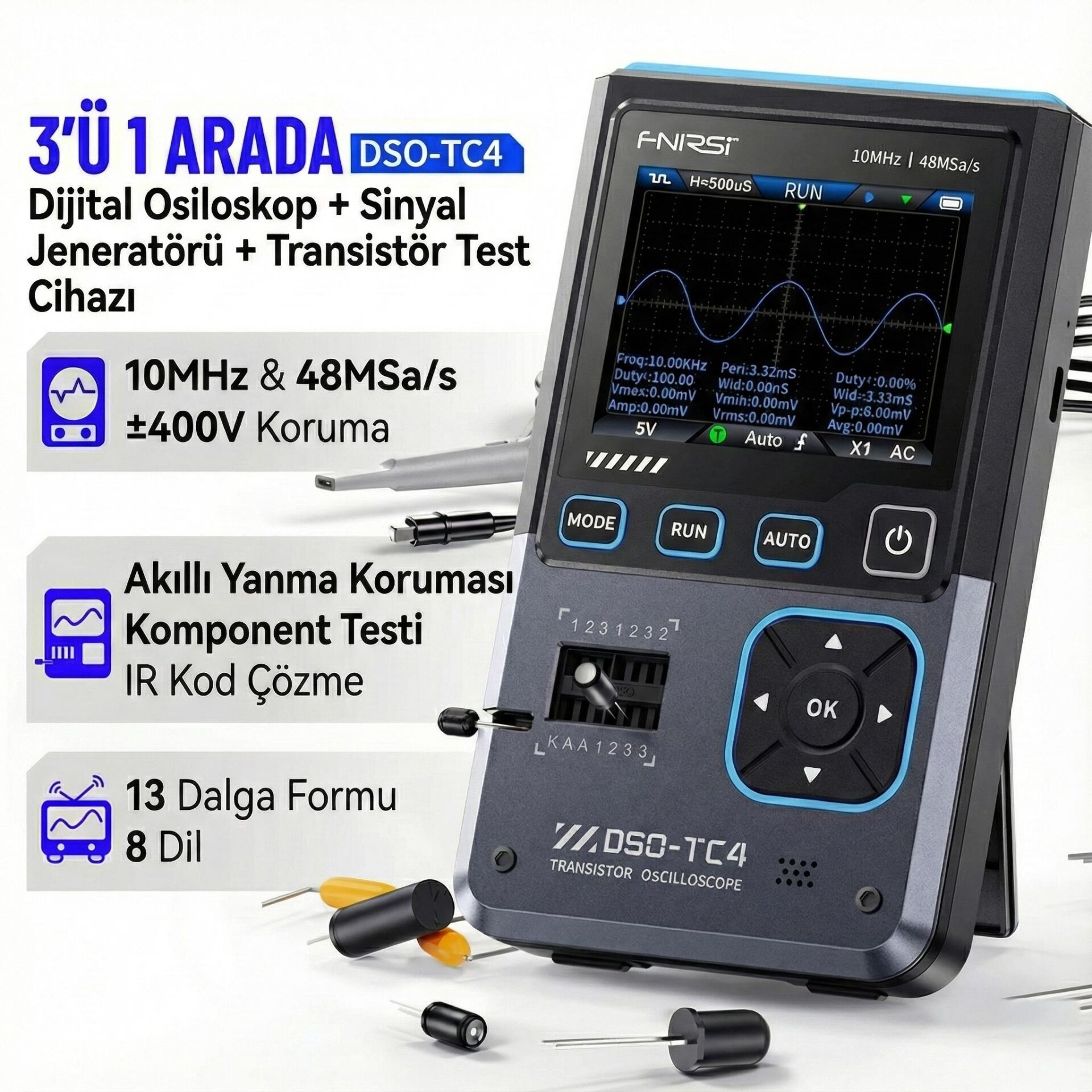

FNIRSI DSO-TC4 3in1 10MHz 48 MS/s El Tipi Dijital Osiloskop

FNIRSI DSO-TC4 3in1
10MHz 48 MS/s El Tipi Dijital Osiloskop
Transistör Test Cihazı
Fonksiyon Sinyal Jeneratörü

FNIRSI DSO-TC4, FNIRSI tarafından geliştirilen, bakım ve Ar-Ge profesyonelleri için özel olarak tasarlanmış çok fonksiyonlu ve pratik bir test ölçüm cihazıdır.
Bu kompakt cihaz, osiloskop, sinyal jeneratörü ve transistör test cihazını tek bir ürün altında birleştirir.

Arıza tespiti, teşhis ve araştırma için ideal olan DSO-TC4, doğru dalga formu analizi, güvenilir sinyal üretimi ve transistör testi yeteneklerini tek bir taşınabilir cihazda sunarak iş akışınızı kolaylaştırır. Saha veya laboratuvarda kullanıma uygun olan DSO-TC4, teknik ihtiyaçlarınızı verimli bir şekilde karşılayacak kapsamlı fonksiyonlar sağlar.

FNIRSI DSO-TC4 Özellikler

Üretici Firma FNIRSI

Model DSO-TC4

Ekran 2.8 inç TFT Renkli Ekran

Arka Işık Parlaklık Ayarlanabilir

Güç Kaynağı TYPE-C (5V/1A)

Pil 3.7V / 1500mAh

Diller 中文、English、Deutsch、Português、にほんご、Español、한국인、Pyccкий

Boyut ≈90x142x27.5mm

Ürün Ağırlığı ≈186g

FNIRSI DSO-TC4 Osiloskop Özellikler

Gerçek Zamanlı Örnekleme Hızı 48MSa/s

Analog Bant Genişliği 10MHz

Giriş Empedansı 1MΩ

Bağlantı Modu AC/DC

Test Voltaj Aralığı 1:1 Prob: 80Vpp (+40V)

10:1 Prob: 800Vpp (+400V)

Düşey Hassasiyet 10mV/div ~ 10V/div (X1 aralığı)

Düşey Yer Değiştirme Gösterge ile ayarlanabilir

Zaman Tabanı Aralığı 50ns ~ 20s

Tetikleme Modu Otomatik / Normal / Tek

Tetikleme Türü Yükselen Kenar, Düşen Kenar

Tetikleme Seviyesi Gösterge ile ayarlanabilir

Dalgaboyu Dondurma Evet (HOLD fonksiyonu)

Otomatik Ölçüm Maksimum, Minimum, Ortalama, RMS, Vpp, Frekans, Döngü, Görev Döngüsü

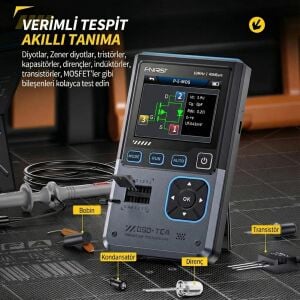

FNIRSI DSO-TC4 Elektronik Bileşen Test Cihazı Özellikleri

Transistör Kazanç faktörü "hfe"; Baz-Emiter voltajı "Ube"; Ic/Ie; Kolektör-Emiter ters kaçak akımı "Iceo", Ices; Koruma diyotunun ileri voltaj düşüşü "Uf"

Diyot İleri voltaj düşüşü <5V (İleri voltaj düşüşü, Eklem kapasitansı, Ters kaçak akımı)

Zener Diyot 0.01~32V

Talan Etkili Transistör (FET) JFET: Kapı kapasitansı "Cg", Vgs altında drenaj akımı Id, Koruma diyotunun ileri voltaj düşüşü "Uf"

IGBT: Vgs altında drenaj akımı Id, Koruma diyotunun ileri voltaj düşüşü "Uf"

MIOSTET: Eşik voltajı "Vt", Kapı kapasitansı "Cg", Drenaj-Kaynak direnci "Rds", Koruma diyotunun ileri voltaj düşüşü "Uf"

Tek Yönlü SCR Tetikleme voltajı <5V, Kapı seviyesi (Kapı voltajı)

Çift Yönlü SCR Tetikleme akımı <6mA (Kapı voltajı)

Kondansatör 25pF~100mF, Kapasitans değeri, Kayıp faktörü "Vloss"

Direnç 0.01Ω~50MΩ

Endüktör 10μH~1000μH, DC direnci

DS18B20 Sıcaklık sensörü, Pinler: GND, DQ, VDD

DHT11 Sıcaklık ve nem sensörü, Pinler: VDD, DATA, GND

FNIRSI DSO-TC4 Sinyal Üreteci Özellikleri

Çıkış Dalga Formu 13 dalga formu çıkışını destekler

Dalga Formu Frekansı 0-50KHz

Kare Dalga Görev Döngüsü 0-100%

Dalga Formu Amplitüdü 0.1V - 3.0V
