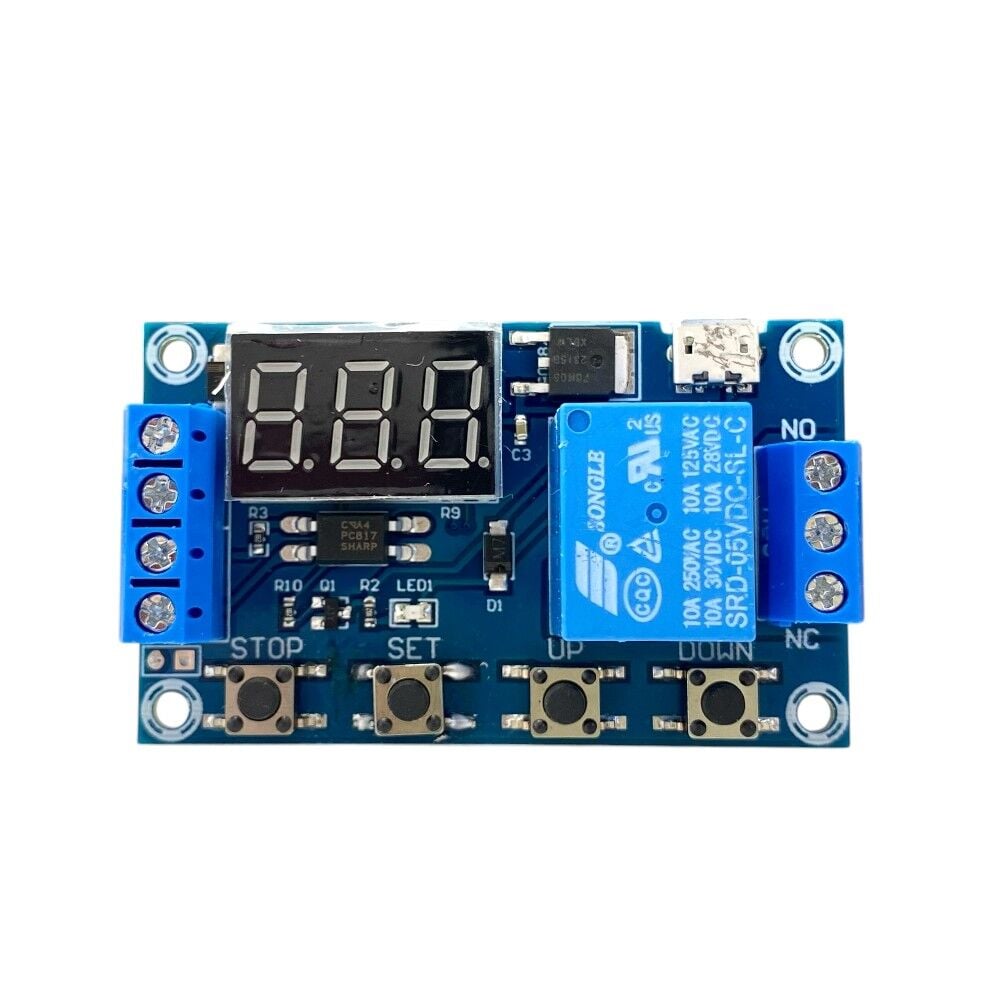

electroon 5-15V Zaman Ayarlı Röle Modülü
0 - Yorum Yap
108,65 TL
Havale
103,22 TL
(%5,00 havale indirimi)
Marka
Stok Kodu
TRN-253
Kategori
electroon 5-15V Zaman Ayarlı
Röle Modülü
Röle Modülü

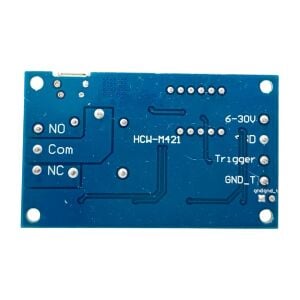

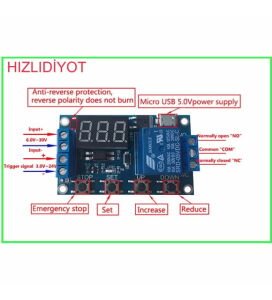

Çalışma Gerilimi 6V - 30V (Mikro USB 5V)
Çıkış 30V 5A
Zaman Aralığı 0.1 Saniye - 999 Dakika
Çalışma Sıcaklığı -40°C - 85°C
Boyutlar 62 x 38 x 17mm
Çalışma Modları :
P1 : Tetiklenen sinyalden sonra, güç rölesi zamanında OP, sonra kapatın; Operasyon sonrası OP süresi içinde:
P1.1:Sinyal tekrar tetikleniyor etkili değil.
P1.2: sinyal tekrar tetikleniyor, tekrar başlangıç zamanı
P1.3: sinyal tekrar tetikleniyor, sıfırlanıyor; Röleyi kes, zamanlamayı durdur.
P2 : Tetik sinyali vermek, kapatma röle CL güç rölesi OP süresinden sonra zaman; Daha sonra zamanlama, röleyi kapatın
P3.1: Zaman OP, CL kapatma zaman rölesi üzerinde güç rölesi sonra tetik sinyali verin; Daha sonra döngü gaive sinyali üzerinde çalışma döngüsü, kapatma röle durdurma zamanlaması; Çevrim süreleri (LOP) ayarlanabilir
P3.2: Bağlandıktan sonra. Sinyali tetiklemeye gerek yok, güç rölesi zamanında OP, CL kapatma süresi rölesi; Daha sonra zaman döngüsü (LOP) üzerindeki çalışma döngüsü ayarlanabilir
P4 : Sinyalin işlevini tutmak; Tetik sinyali yoksa, zaman iptal edilir, röle bağlı kalır; Sinyal kaybolduğunda, zamanlama OP'u röleyi kapatır; zamanla, tekrar sinyal yoksa, zaman temizlenir.
Zaman Ayarı :
Parametre seti arayüz modunun seçiminde ve zamanı seçmek için durdurma düğmesine basın
$$Xx x$$. Ondalık nokta bir yerde ise, zaman aralığı s-1 999 s
X x. X ondalık yer on, zaman aralığı 0.1 s 99.9 s-
X. X. X ondalık noktasının hepsi açık, zaman aralığı 1 dk-999 dk
Parametre giriş: OP güç aşırı zaman, kapatın zaman CL, LOP çevrim süreleri (1-999 kez, "---" sınırsız döngüsü)
Parametre Ayarı :
Önce röle çalışma modundan emin olun
Çalışma röle moduna göre, ana arayüz (güç modülü akım çalışma modunu yanıp söner; Standart mod P1.1, daha sonra ininterface ana arayüzü gelir); uzun basın SET tuşu iki saniye ve sonra seçim arayüzü modunu girin; Yukarı basarak, mod ayarını seçmek için aşağı tuşu (P1.1 ~ P4)
Modu seçtikten sonra, ilgili parametreyi ayarlamak için kısa sete basın, daha sonra ayarlamak istediğiniz parametre yanıp söner
(Zamanında OP gücü; CL kapanma süresi; LOP çevrim süreleri, "---" sınırsız döngüdür); Yukarı, aşağı parametre değerini ayarlamak için, uzun basın desteği
(Hızlı bir şekilde artırın veya azaltın) ve hafifçe basın (1 birimin artması veya azalması); Parametre değerini kısa bir süre ayarladıktan sonra ondalık yeri seçmek için STOP tuşuna basın; Zaman aralığını seçin (karşılık gelen zaman aralığı 0.1 s-999 dk); Mevcut modu bir sonraki parametreyi ayarlamak için kısa basın seti, işlem yukarıdaki ile aynıdır
Ayar modu parametresinden sonra, SET düğmesine basın ve basılı tutun, ardından geçerli yapılandırma modunu yanıp sökün, ardından ana arayüze geri dönün; Başarı parametresini tanımlayın
Ana arayüz: röle çalışmazsa, "000" (ondalık nokta yok) gösterecektir; Çalışma durumu rölesi, ekranın ondalık noktası vardır
Mod seçme arayüzü: girmek için SET tuşuna basın ve basılı tutun; Ayarladıktan sonra, ana arayüzde ayarlanan düğmeye uzun basın
Stop Anahtarı Ayarı :
Röle modunu etkinleştirin.
NO: PO zamanla güç, röle bağlanabilir
Kapalı: kapalı durumda röle bağlanmasına izin verilmez
Kısa ana arayüzde açmak ve kapatmak için STOP tuşuna basın, mevcut durum yanıp söner; Sonra ana arayüze geri dön. (Bu işlev, röleyi kapatmak için 1 tuşlu ani durma işlevidir)
